- 閥門型號：G49J-10C、G49J-16C
- 閥門規格：DN15-300MM
- 閥體材質：鑄鋼、鑄鐵、不銹鋼、襯膠
- 公稱壓力：1.0-1.6MPa
- 適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
- 應用場景：適用于不同工作溫度和流體管路。
- 產品特點：密封性能好、耐腐蝕。

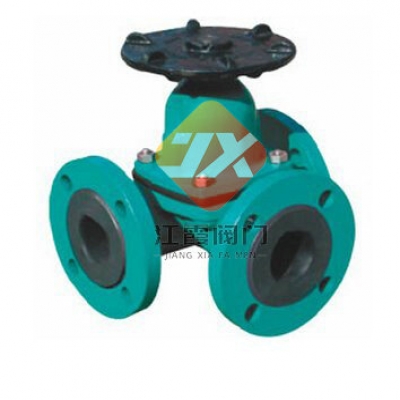

襯膠三通隔膜閥
在線咨詢
021-54358521
G49J襯膠三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕,隔膜閥是一種特殊形式的截止閥。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。
特點
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
零部件材料
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低不銹鋼耐酸鑄鋼 | ||
| Z | C | P | R | P | R | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 35 | 1cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) | |||||
| 4 | 隔膜 | FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠） | |||||
| 5 | 支架 | WCB | CF8 | CF8 | |||
| 6 | 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 7 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | 手輪 | WCB | WCB | WCB | |||
技術執行標準
| 設計標準 | GB12239 |
| 結構長度 | JB1688/GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | GB/T13927 |
基本型號
| 手動 | G41F3 | 直流式 | G45F3 |
| G41F46 | G45F46 | ||
| 氣動 | G641F3 | 電動 | G941F3 |
| G641F46 | G941F46 |
連接尺寸
| 公稱通徑 | 標準值 | 參考值 | ||||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-фd | d0 | H | H1 | WT(kg) |
| PN0.6MPa / PN1.0MPa | ||||||||||||
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 100 | 105 | 110 | 3.5 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 100 | 115 | 125 | 4 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 120 | 120 | 135 | 5.5 |
| 32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 120 | 125 | 150 | 8 |
| 40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 140 | 135 | 175 | 11 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 140 | 155 | 195 | 14 |
| 65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 170 | 200 | 23 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 200 | 200 | 255 | 29 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 280 | 270 | 325 | 46 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 320 | 335 | 405 | 70 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 320 | 370 | 450 | 95 |
| 200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 400 | 480 | 600 | 170 |
| 250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 500 | 545 | 620 | 270 |
| 300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-ф23 | 500 | 585 | 680 | 320 |
