- 閥門型號：Y44H-16C、Y44H-16P
- 閥門規格：DN15-100mm
- 閥體材質：碳鋼、不銹鋼
- 公稱壓力：1.6MPa
- 適用溫度：≤200℃
- 應用場景：管道
- 產品特點：穩壓動作靈敏。

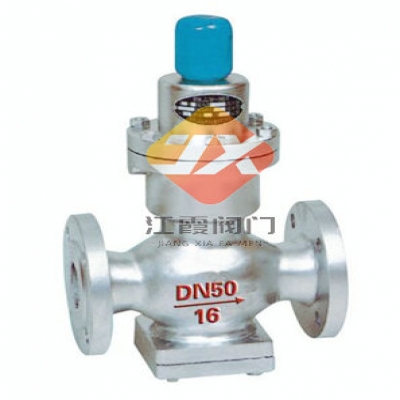

波紋管減壓閥
在線咨詢
021-54358521
一、Y44H,Y44T波紋管減壓閥結構特點和用處
波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。波紋管減壓閥調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。
二、Y44H,Y44T波紋管減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 0.6 | 1.0 | 1.6 |
| 殼體試驗壓力(Mpa)* | 0.9 | 1.5 | 2.4 |
| 密封試驗壓力(Mpa) | 0.6 | 1.0 | 1.6 |
| 高進口壓力(Mpa) | 0.6 | 1.0 | 1.6 |
| 出口壓力范圍(Mpa) | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 |
| 壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)△P2G | GB12244-1989 | ||
| 小壓差(Mpa) | 0.1 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | ||
| 殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。 | |||
三、Y44H,Y44T波紋管減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 底蓋 | WCB |
| 閥座 閥瓣 | 2Cr13 |
| 波紋管 | 1Cr18Ni9Ti |
| 波紋管上墊 | 2Cr13 |
| 波紋管下墊 | 2Cr13 |
| 導向座 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
四、Y44H,Y44T波紋管減壓閥流量系數(Cv)：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 |
