- 閥門型號：SFA-22C300T
- 閥門規格：DN8~32mm
- 閥體材質：黃銅
- 公稱壓力：5.0MPa
- 適用溫度：-40°C~105°C
- 應用場景：冷凍機冷凝器、蒸發器配套的超壓保護裝置
- 產品特點：結構小巧，重量輕、排放穩定。
冷凍機安全閥
在線咨詢
021-54358521

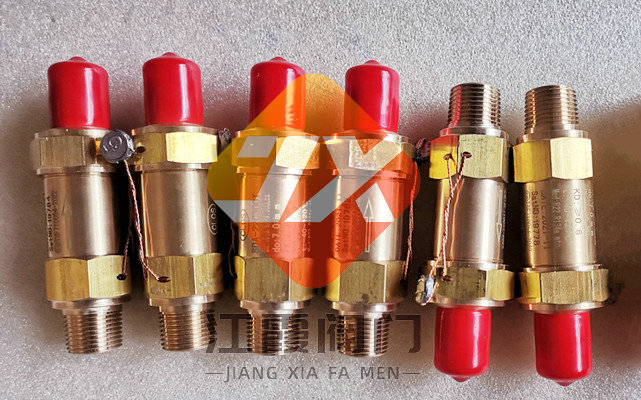

SFA-22C300T冷凍機安全閥概述：冷凍機用安全閥是用于制冷設備上，作為設備的超壓保護裝置，當設備運行壓力升高超過允許值時，閥門能自動開啟，并按照設備運行要求，排放額定量介質，以防止設備壓力繼續升高，起到保護整個系統作用。
主要性能參數 Specification
| 型號 Type | SFA-22C300T |
| 公稱壓力 Nominal pressure | 5.0MPa |
| 公稱通徑 Nominal diameter | DN8~32(1/4~1-1/4) |
| 強度試驗壓力 Shell test pressure | 7.5MPa |
| 排放壓力 Relieving pressure | ≤1.1倍整定壓力 |
| 密封壓力 Seal pressure | 0.9倍整定壓力 |
| 密封性 Seal property | 氣壓試驗2分鐘無泄漏、鹵素檢漏實驗泄漏率≤0.1盎司/年 |
| 適用溫度 Suitable temperature | -40~105°C |
| 適用介質 Suitable medium | 制冷劑、油、水等 |
主要零件材料 Main parts material
| 序號 NO. | 零件名稱 Part name | 材料 Materials |
| 1 | 閥體 Body | HPb59-1/H62 |
| 2 | 密封圈 Seal | PTFE |
| 3 | 閥瓣 Disc | HPb59-1/H62 |
| 4 | 彈簧 Spring | 50CrVA |
| 5 | 調整螺母 Adj.nut | HPb59-1/H62 |
| 6 | 墊片 Gasket | T3 |
| 7 | 螺母 Nut | HPb59-1/H62 |
額定排量（空氣）Lbs/min Relieving capacity (Air)
| 規定 Size mm(in) | do mm | 整定壓力Psig(Mpa) Set pressure | ||||
| 200（1.38） | 250（1.72） | 300（2.07） | 350（2.42） | 400（2.76） | ||
| DN8(1/4) | 6.3 | 9 | 11.5 | 13.5 | 15.5 | 18 |
| DN10(3/8) | 7.0 | 12 | 14.5 | 17 | 20 | 22.5 |
| DN15(1/2) | 7.8 | 14.5 | 18 | 21.5 | 25 | 28 |
| DN20(3/4) | 11 | 29 | 35.5 | 42.5 | 49.5 | 56 |
| DN25(1) | 18 | 77.5 | 95.5 | 114 | 132.5 | 150.5 |
| DN32(1-1/4) | 26.5 | 168 | 207 | 247 | 287 | 319.5 |
