當前位置：首頁 > 產品中心 > 襯氟閥門 >
- 閥門型號：D671F4-16P
- 閥門規格：DN40-1200mm
- 閥體材質：鑄鋼、不銹鋼
- 公稱壓力：1.6MPa
- 適用溫度：-20℃~+200℃
- 應用場景：廣泛應用于石油、化工、輕工、制藥、造紙、建筑等流體控制系統中。
- 產品特點：結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便

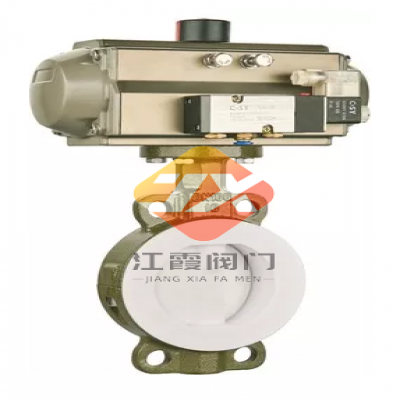

氣動襯氟蝶閥（全襯）
一、產品特點：
1、本產品結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便。廣泛應用于石油、化工、輕工、制藥、造紙、建筑等流體控制系統中作遠距離集中控制或就地控制。
2、本氣動蝶閥根據用戶需求可配行程限位開關、指示器、氣源三聯件等。它是以壓縮空氣為動力（氣源壓力0.4-0.7MPa），通過閥桿帶動蝶板在閥體內轉動90°，實現全開—全閉的動作。
二、對夾式氣動軟密封蝶閥閥體：
公稱通徑 | 40-1200mm |
公稱壓力 | 0.6-1.6Mpa |
殼體試驗壓力 | 1.5倍工作壓力 |
密封試驗壓力 | 1.1倍工作壓力 |
連接形式 | 對夾JB78-59，JB79-59 |
材 料 | WCB，HT200 ZG25I ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯四氟乙烯 |
溫度范圍 | -20℃~+200℃ |
工作溫度范圍 | NBR閥座-10~80℃、EPDM閥座-20~120℃、PTFE聚四氟乙烯--30~+150℃ |
允許長期使用溫度 | NBR閥座0~60℃ EPDM閥座-10~100℃、PTFE聚四氟乙烯—25~+130℃ |
填 料 | V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉編織填料，柔性石墨 |
三、對夾式氣動軟密封蝶閥組件：
閥芯型式 | 閥 板 | 氣缸形式 | 單作用和雙作用式及AW系列大口徑蝶閥 |
流量特性 | 直線性或等百分比持性 | 氣缸工作壓力 | 0.4-0.7MPa |
材 料 | 1Cr18Ni9Ti,0Cr18Ni12Mo2Ti | 氣缸開關時間 | 雙作用式1-5秒 |
閥座材料 | 聚四氟乙烯（PTFE），橡膠，金屬閥座 | 氣缸空氣耗量 | 1-131L |
閥桿材料 | 不銹鋼，襯四氟乙烯 | 電磁閥電源 | 220VAC，24VDC |
