- 閥門型號：Y13H-16C
- 閥門規格：DN15-50mm
- 閥體材質：碳鋼
- 公稱壓力：1.6MPa
- 適用溫度：≤200℃
- 應用場景：管道
- 產品特點：減壓穩壓功能穩定。

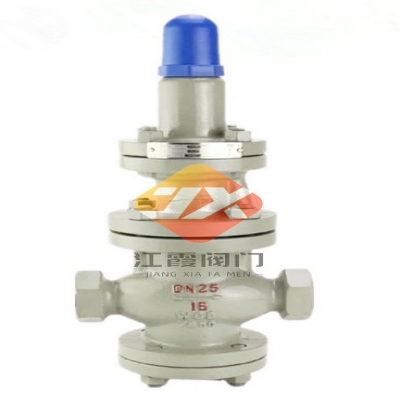

內螺紋蒸汽減壓閥
Y13H內螺紋先導活塞式蒸汽減壓閥主要技術參數和性能指標：
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
公稱壓力(Mpa) | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.6 | 2.5 |
高進口壓力(Mpa) | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)△P2G | GB12246-1989 | |
小壓差 | 0.15 | 0.15 |
滲漏量 | GB12245-1989 | |
*：殼體試驗不包括膜片、閥蓋。
三、Y13H內螺紋先導活塞式蒸汽減壓閥主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥盤 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座 導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
