- 閥門型號：AQF-20、AQF-25、AQF-32、AQF-40、AQF-50
- 閥門規格：DN20-100
- 閥體材質：碳鋼
- 公稱壓力：0.8MPa
- 適用溫度：≤80℃
- 應用場景：稀油潤滑系統上。
- 產品特點：結構簡單、密封性能好。
稀油站安全閥
在線咨詢
021-54358521

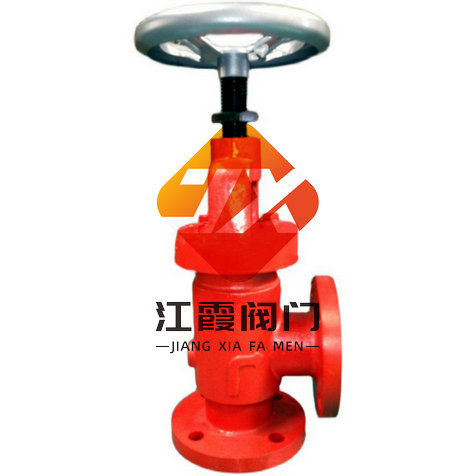

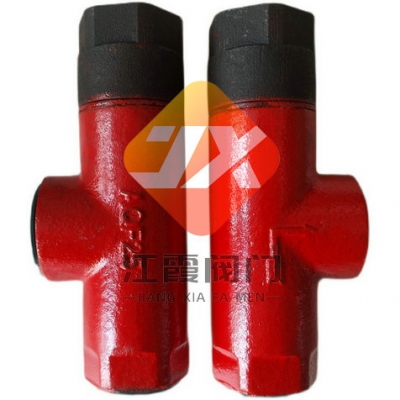

概述:AQF安全閥適用于工作壓力為0.5MPa和0.8MPa的稀油潤滑系統，調定溢流壓力后使系統的壓力不致超載，從而保證系統工作的安全，適用工作介質的粘度等級為N22～N460，小通徑（DN≤40）用調節螺栓調整壓力，較大通徑（DN50～100）者用手輪調整壓力。
| 型 號 | 公稱通徑DN | 公稱壓力MPa | 工作壓力MPa | d | H | H1 | A | 法蘭尺寸 | D3 | 重量 kg | ||||
| D | D1 | D2 | b | n | ||||||||||
| AQF-E20/0.5 | 20 | 0.8（E） | 0.2-0.5 | G3/4 | 140 | 56 | 35.5 | - | - | - | - | - | 45 | 1.2 |
| AQF-E20/0.8 | 0.4-0.8 | |||||||||||||
| AQF-E25/0.5 | 25 | 0.2-0.5 | G1 | 165 | 70 | 40 | - | - | - | - | - | 50 | 1.6 | |
| AQF-E25/0.8 | 0.4-0.8 | |||||||||||||
| AQF-E32/0.5 | 32 | 0.2-0.5 | G1 1/4 | 194 | 88 | 48 | - | - | - | - | - | 60 | 2.8 | |
| AQF-E32/0.8 | 0.4-0.8 | |||||||||||||
| AQF-E40/0.5 | 40 | 0.2-0.5 | G1 1/2 | 194 | 88 | 52 | - | - | - | - | - | 60 | 2.6 | |
| AQF-E40/0.8 | 0.4-0.8 | |||||||||||||
| AQF-E50/0.8 | 50 | 0.2-0.8 | - | 420 | 110 | 110 | 165 | 120 | 100 | 18 | 4 | - | 15 | |
| AQF-E80/0.8 | 80 | - | 485 | 125 | 125 | 200 | 160 | 135 | 18 | 8 | - | 23 | ||
| AQF-E100/0.8 | 100 | - | 540 | 155 | 135 | 220 | 180 | 155 | 18 | 8 | - | 31 | ||
使用要領：手輪調壓式安全閥與系統管路聯接時必須垂直安裝，且回油管路標高不得高于回油口法蘭中心。
