- 閥門型號：AHN42F-P18
- 閥門規格：DN40-150mm
- 閥體材質：碳鋼
- 公稱壓力：1.6MPa
- 適用溫度：≤200℃
- 應用場景：安裝于液化石油氣站罐泵出口的液相回流管道上
- 產品特點：密封性能好

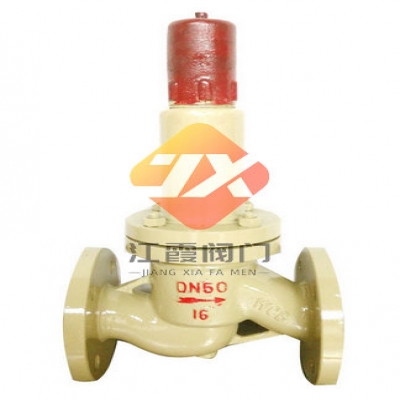

平行式安全回流閥
在線咨詢
021-54358521
AHN42F平行式安全回流閥安裝于液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自動開啟并起安全回流作用，保證設備和管路的安全運行。
外形尺寸和連接尺寸：
公稱通徑 | 尺寸 | ||||||
D | D1 | D2 | b | Z-?d | L | H | |
40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
